[스위치] CISCO WS-C2960L #2. 콘솔 연결

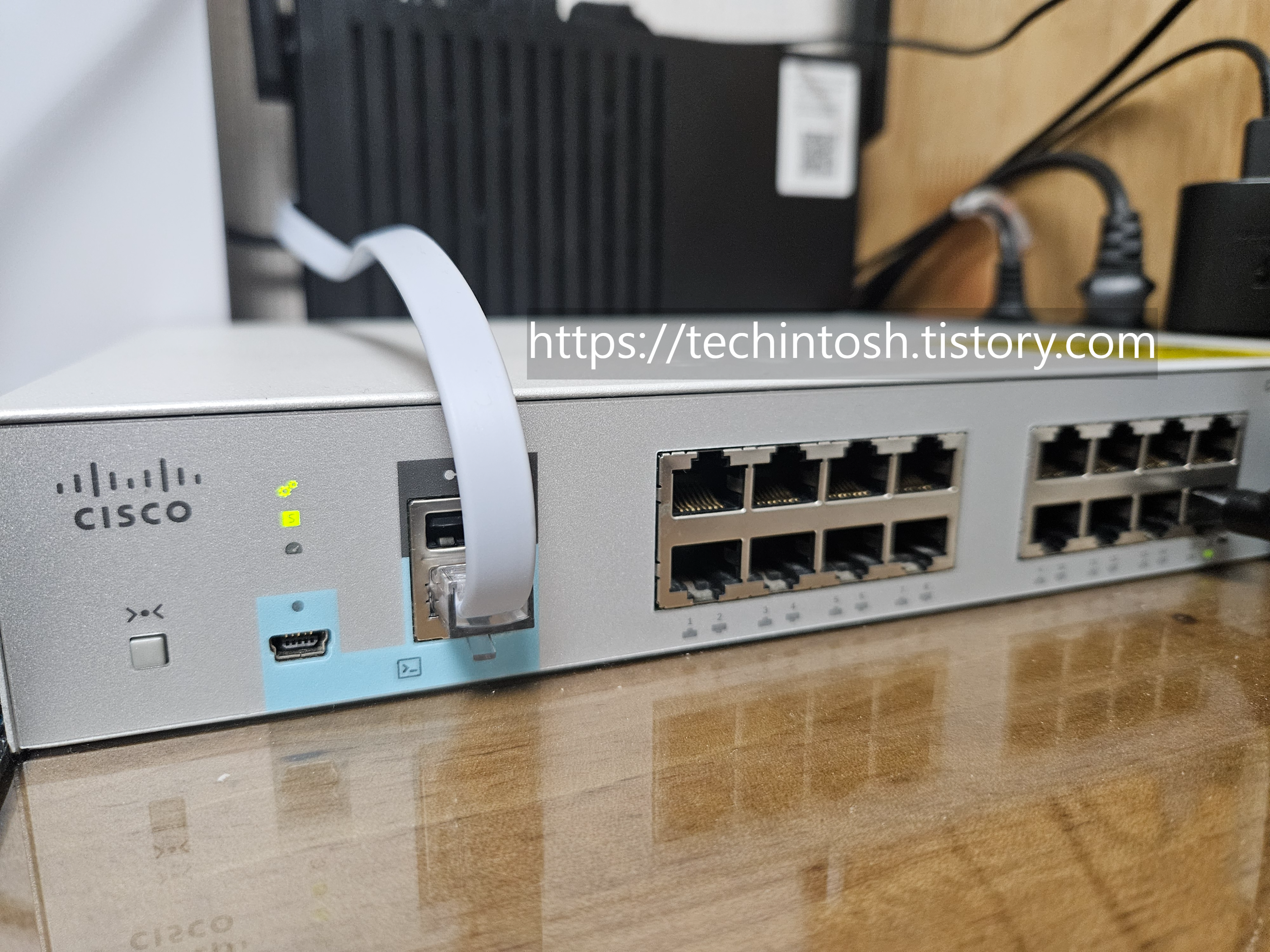

  콘솔 포트

Cisco Catalyst 2960-L 시리즈의 콘솔 포트는 RJ-45와 USB 미니 B 타입 포트를 사용한다.

USB 미니 B 타입 포트를 사용하기 위해서는 PC에 Cisco Windows USB 장치 드라이버를 설치해야 한다.



RJ-45 to USB C





보통 케이블을 꽂으면 자동으로 드라이버가 설치되지만, 간혹 자동으로 설치가 되지 않거나

터미널에서 글자가 깨지는 경우 아래 링크에 드라이버를 설치해주면 된다.



https://sparks.gogo.co.nz/ch340.html

CH340 Drivers for Windows, Mac and Linux







  다운로드

콘솔 연결 방법으로는 PuTTY와 HyperTerminal 두 가지 방법으로 연결할 수 있다.

PuTTY 다운로드 :

PuTTY installer

putty-64bit-0.79-installer.msi

3.54MB



HyperTerminal 다운로드 :

HyperTerminal Portable

hyper-terminal.zip

0.17MB









  PuTTY 사용 방법

실행

Win + R 을 누른 후 devmgmt.msc 실행

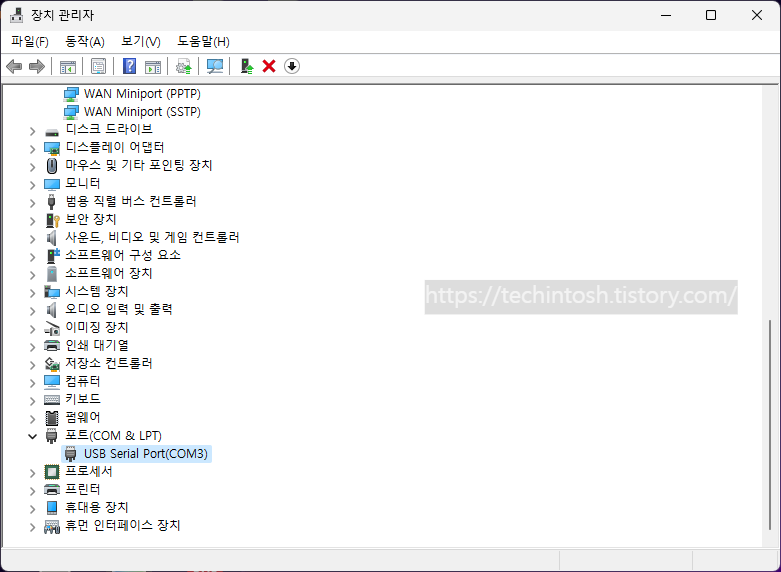

장치 관리자

USB Serial Port 확인 : COM3



PuTTY

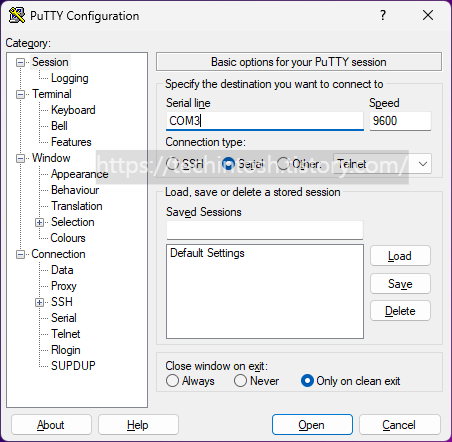

Connection type : Serial 선택 후 COM3 입력

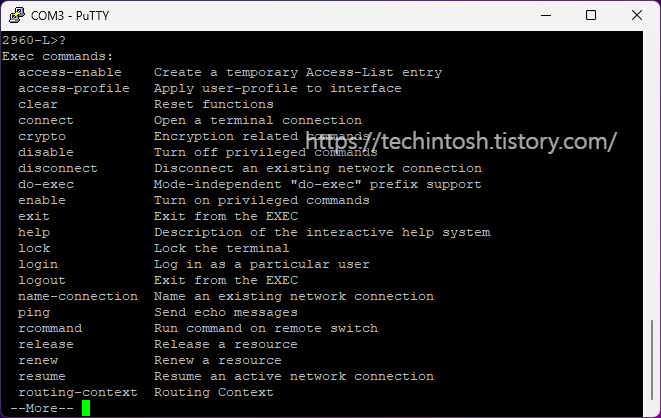

PuTTY 접속 완료









  HyperTerminal 사용 방법

HyperTerminal

hypertrm.exe 실행



HyperTerminal

Connect using : COM3 선택 (자동으로 연결 가능한 포트 인식)



HyperTerminal

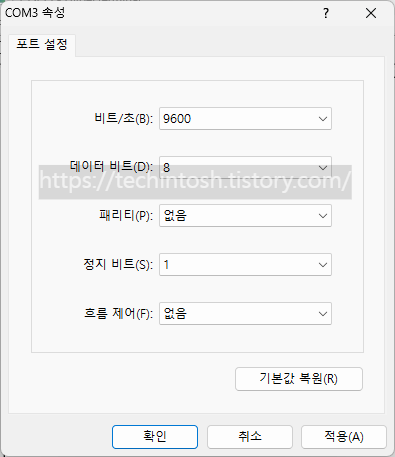

비트/초 : 9600 │ 데이터 비트 : 8 │ 패리티 : 없음 │ 장치 비트 : 1 │ 흐름 제어 : 없음 설정

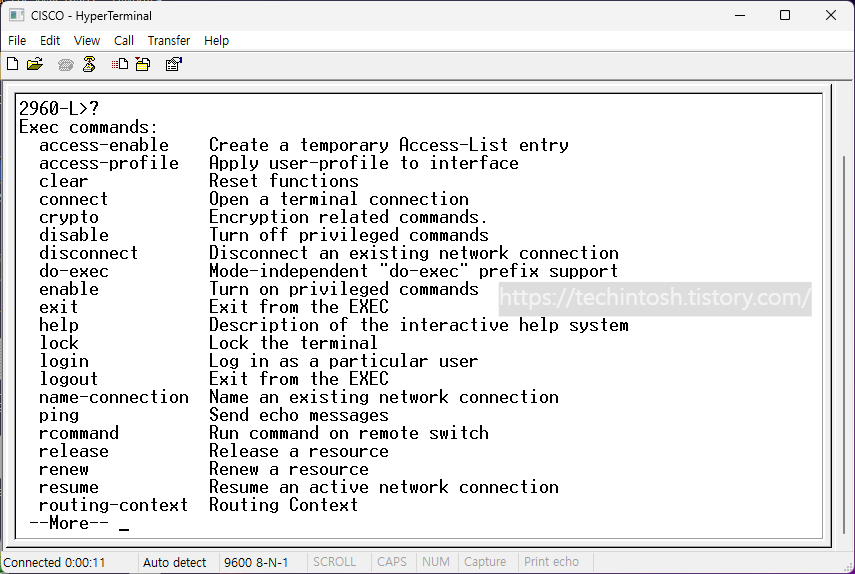

HyperTerminal
